Цепная таль

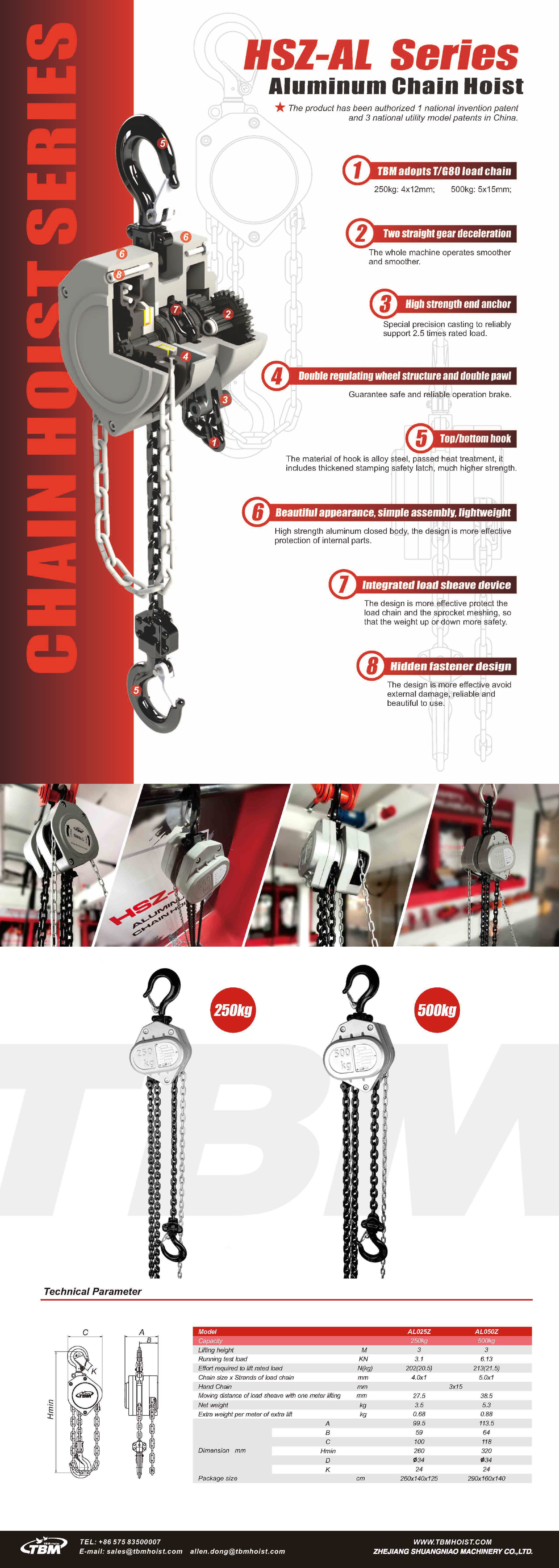

HSZ-AL Aluminum

Алюминиевая ручная цепная таль

Ручная цепная таль HSZ-AL для подъёма и перемещения грузов на стройке, при монтаже и в цеху. Компактный корпус, цепь класса G80 и надёжная храповая система торможения.

Грузоподъёмность0,5 – 30 т
СтандартEN13157 / ISO16877
ПрименениеСтроительство, монтаж, риггинг
ОсобенностиДвойной храповик, цепь G80

Описание

Стандартная комплектация

  • Конструкция соответствует стандарту EN13157 и международным требованиям.
  • Корпус и редуктор из высокопрочной стали для интенсивной эксплуатации.
  • Прямозубая передача снижает усилие оператора. Двойной храповик и двойные направляющие ролики повышают надёжность.
  • Широкогорлые кованые крюки с верхним и нижним захватом — при перегрузке деформируются, предупреждая об опасности.
  • Грузовая цепь из легированной стали класса 80 по ISO16877.

Опции

  • Система защиты от перегрузки.
  • Шарикоподшипники в блоках цепных звёздочек.
  • Литые предохранительные защёлки.
  • Упорные подшипники в узле нижнего крюка.
  • Грузовая цепь класса 80 по EN818-7.
  • Специальная обработка поверхности запасных частей.

Для получения дополнительной информации обратитесь к производителю.

Характеристики

Грузоподъёмность0,5 – 30 т
СтандартEN13157 / ISO16877
ПрименениеСтроительство, монтаж, риггинг
ОсобенностиДвойной храповик, цепь G80
Высота подъёма3 м (стандарт)
Грузовая цепьЛегированная сталь G80
Класс цепиEN818-7 / ISO16877
Приводная цепьОцинкованная G80
Тормозная системаДвойной храповик
КрюкиКованые, легированная сталь
ПокрытиеКраска / цинк
Температурный диапазонот −40°C до +50°C

Технический чертёж

HSZ-AL Aluminum

Модели и параметры

ПараметрЕд.Z005-AL AluminumZ010-AL AluminumZ015-AL AluminumZ020-AL AluminumZ020S-AL AluminumZ030-AL AluminumZ050-AL AluminumZ100-AL AluminumZ200-AL AluminumZ300-AL Aluminum
Грузоподъёмностьт0.511.522S35102030
Грузовая цепьмм6×186×188×248×246×188×2410×3010×3010×3010×30
Приводная цепьмм5×255×255×255×255×255×255×255×255×255×25
Число ветвей грузовой цепи11112224812
Стандартный подъёмм2.52.52.53333333
Усилие при подъёме max. грузаН200320360365328365435435435×2435×2
Испытательная нагрузкакН6.1312.2518.3824.524.536.7561.25122.5245367.5
Габарит Aмм137.5148170170146.5170190.4190.4209312
Габарит Bмм137162183194189220288384625691
Габарит Hminмм2703403994144404656367988901380
Габарит Dмм3535.54542.542.5506485110110
