Цепная таль
HSZ-A816
Ручная цепная таль
Ручная цепная таль HSZ-A816 для подъёма и перемещения грузов на стройке, при монтаже и в цеху. Компактный корпус, цепь класса G80 и надёжная храповая система торможения.
| Грузоподъёмность | 0,5 – 30 т |
|---|---|
| Стандарт | EN13157 / ISO16877 |
| Применение | Строительство, монтаж, риггинг |
| Особенности | Двойной храповик, цепь G80 |
Описание

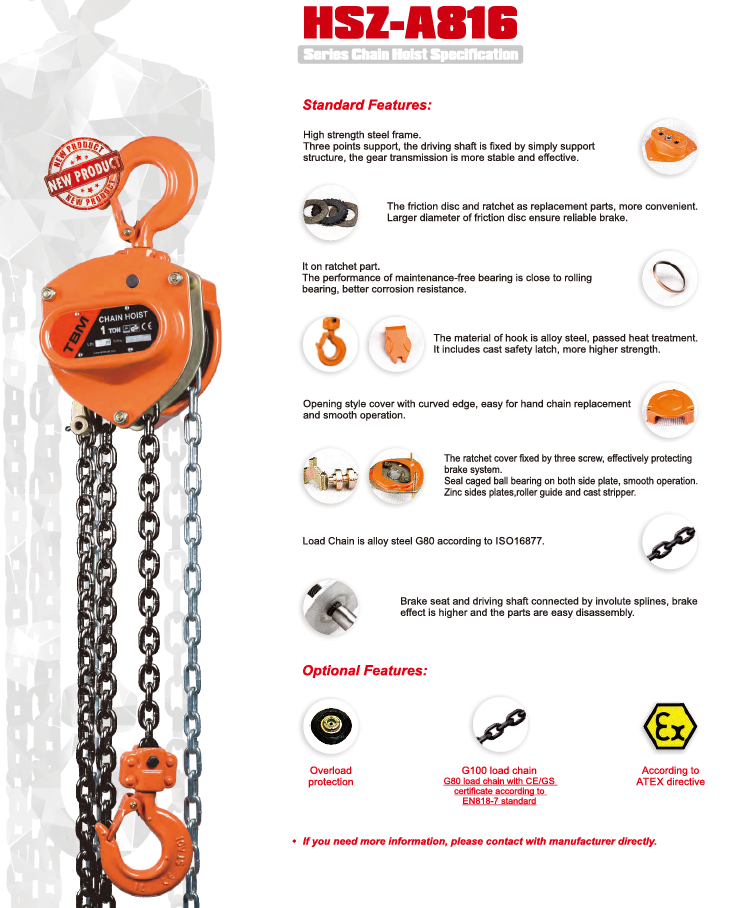

Стандартная комплектация
- Конструкция соответствует стандарту EN13157 и международным требованиям.
- Корпус и редуктор из высокопрочной стали для интенсивной эксплуатации.
- Прямозубая передача снижает усилие оператора. Двойной храповик и двойные направляющие ролики повышают надёжность.
- Широкогорлые кованые крюки с верхним и нижним захватом — при перегрузке деформируются, предупреждая об опасности.
- Грузовая цепь из легированной стали класса 80 по ISO16877.
Опции
- Система защиты от перегрузки.
- Шарикоподшипники в блоках цепных звёздочек.
- Литые предохранительные защёлки.
- Упорные подшипники в узле нижнего крюка.
- Грузовая цепь класса 80 по EN818-7.
- Специальная обработка поверхности запасных частей.
Для получения дополнительной информации обратитесь к производителю.
Характеристики
| Грузоподъёмность | 0,5 – 30 т |
|---|---|
| Стандарт | EN13157 / ISO16877 |
| Применение | Строительство, монтаж, риггинг |
| Особенности | Двойной храповик, цепь G80 |
| Высота подъёма | 3 м (стандарт) |
| Грузовая цепь | Легированная сталь G80 |
| Класс цепи | EN818-7 / ISO16877 |
| Приводная цепь | Оцинкованная G80 |
| Тормозная система | Двойной храповик |
| Крюки | Кованые, легированная сталь |
| Покрытие | Краска / цинк |
| Температурный диапазон | от −40°C до +50°C |
Технический чертёж
Модели и параметры
| Параметр | Ед. | Z005-A816 | Z010-A816 | Z015-A816 | Z020-A816 | Z020S-A816 | Z030-A816 | Z050-A816 | Z100-A816 | Z200-A816 | Z300-A816 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Грузоподъёмность | т | 0.5 | 1 | 1.5 | 2 | 2S | 3 | 5 | 10 | 20 | 30 |
| Грузовая цепь | мм | 6×18 | 6×18 | 8×24 | 8×24 | 6×18 | 8×24 | 10×30 | 10×30 | 10×30 | 10×30 |
| Приводная цепь | мм | 5×25 | 5×25 | 5×25 | 5×25 | 5×25 | 5×25 | 5×25 | 5×25 | 5×25 | 5×25 |
| Число ветвей грузовой цепи | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | 12 | |
| Стандартный подъём | м | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Усилие при подъёме max. груза | Н | 200 | 320 | 360 | 365 | 328 | 365 | 435 | 435 | 435×2 | 435×2 |
| Испытательная нагрузка | кН | 6.13 | 12.25 | 18.38 | 24.5 | 24.5 | 36.75 | 61.25 | 122.5 | 245 | 367.5 |
| Габарит A | мм | 137.5 | 148 | 170 | 170 | 146.5 | 170 | 190.4 | 190.4 | 209 | 312 |
| Габарит B | мм | 137 | 162 | 183 | 194 | 189 | 220 | 288 | 384 | 625 | 691 |
| Габарит Hmin | мм | 270 | 340 | 399 | 414 | 440 | 465 | 636 | 798 | 890 | 1380 |
| Габарит D | мм | 35 | 35.5 | 45 | 42.5 | 42.5 | 50 | 64 | 85 | 110 | 110 |
